變頻調速技術在居住小區二次供水改造中有什么作用

     隨著城市建設規模的不斷擴大和生活水平的提高，加上居住小區推行一戶一表供水以后，對市政管網供水的可靠性（壓力、流量）要求越來越高，各種分散或集中加壓設施也逐漸增多。在這些加壓設施中，采用調節水池加上變頻調速二次供水系統變量供水方式已顯現出極大的優越性?，F(xiàn)特結合居住小區二次供水設計應用體會闡述如下：

1. 居住小區二次供水系統基本情況

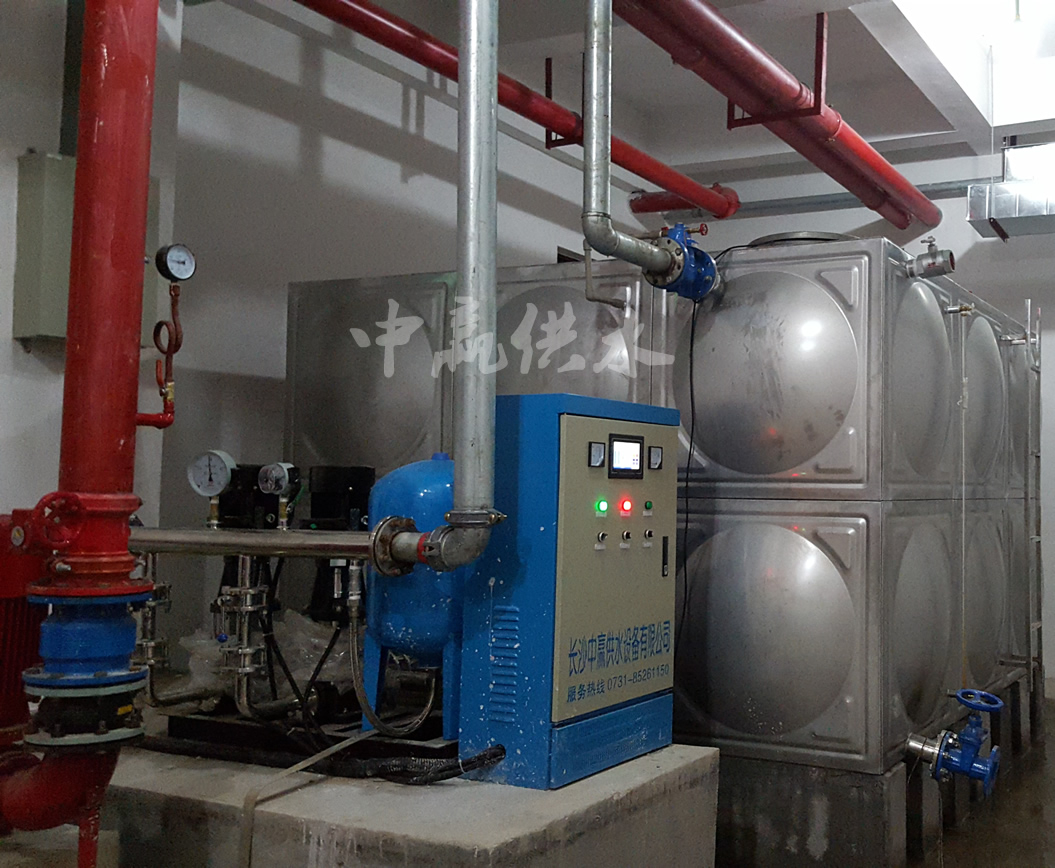

    系統由變頻器、數字調節器、可編程序控制器（PC）、傳感器、水泵電機及相關電氣控制設備集成而成，是一種具有變頻調速和全自動閉環控制功能的機電一體化智能設備，它可同時對一臺或多臺三相380/220V、50/60Hz異步電動機進行變頻調速和閉環控制。

 2. 居住小區二次供水系統控制功能
    居住小區二次供水系統一般都具有以下控制功能：
(1) 水泵起停由PC控制，具備全循環軟起動功能；
(2) 具有自動、手動切換和手動操作裝置，不使用控制柜或控制柜出現故障時，可用手工操作使水泵直接在工頻下運行；
(3) 控制水泵（包括備用泵）周期性自動交換使用，以期水泵壽命基本一致；
(4) 工作泵發生故障后自動切換至備用泵；
(5) 地下貯水池缺水后停泵保護，有故障顯示功能；
(6) 供水系統中一般還設有一臺小泵或氣壓罐，是為了適應小流量情況下（如夜間）的使用，系統能自動切換并控制；
(7) 具有自動用工頻起動消防泵功能，或者自動變頻以適應消防供水要求；
(8) 缺相、漏電、過載、瞬時斷電保護等電氣保護功能。

3. 居住小區二次供水系統在工程方案上的配合應用
    在工程設計中，首先應該確定要對哪些水泵進行變頻控制，以便在PC上預先進行程序設定。因為居住小區供水時變化系數較大，因此，在變頻控制泵的選擇上，一般應分以下幾種情況來考慮：
(1) 用水量隨時間變化較小時：每天24h連續供水，且用水低時流量Qmin仍較大，這時可選用同型號同規格水泵，根據高峰用水量選取一用一備或多用一備方案，對全部水泵進行變頻控制。
(2) 用水量隨時間變化較大時：每天24h連續供水，但用水低時Qmin較小，這時可按Qmin選擇一臺小泵，代替大泵在Qmin遠遠小于Q1（Q1為單泵流量）的情況下運行，主供水泵仍按前述方法選用，這時也對全部水泵進行變頻控制。
(3) 斷續用水的情況：在前述系統中加上氣壓罐裝置，在正常使用時由變頻調速泵供水，在流量Q?0時轉換到氣壓罐供水，以提高供水效率。
(4) 小區規模較大時：可采用恒速泵與變頻調速泵聯合工作方式供水，這時對恒速水泵采用軟起動器來對其進行起、停控制，整個控制系統采用“變頻 + 軟起動固定控制”的模式，在PC上減少控制點數，這無論從技術上、經濟上、還是運行維護上來看，綜合效果都會更佳。
(5) 生活、消防泵合用的供水方式：某些安裝了消防泵的小區，因設備長期備而不用，可靠性會降低，既增加了工程投資，資源利用率也低，這時可以使生活、消防泵合用。電氣控制應該做到：在PC上預先設定生活、消防兩種工作壓力值，平時作生活正常供水，設備運行在低水壓狀態，當發生火災時，系統自動把水壓切換到消防高壓狀態，管路上有能保證消防狀態需要的壓力、流量的裝置。為考慮到選泵的經濟合理，這種方式一般是在高低水壓值相差不大的情況下采用。
